Acquedottistica Tubi

Mannesmann Line Pipe GmbH

Tubi in acciaio EN 10224 con malta cementizia interna e polietilene esterno

Materiale: Tubi in acciaio

Norme di riferimento: EN 10224/06

Diametri disponibili: da 80 mm a 600

Classi disponibili: 90-35 bar

Tubi di acciaio elettrosaldati longitudinalmente ad induzione ad alta frequenza HFI Mannesmann tipo "Fuchs" con rivestimento esterno in polietilene estruso di colore azzurro e interno in malta cementizia per acqua potabile ad alto potere autoriparante.

La tubazione "Fuchs" si presenta con una struttura a 3 strati funzionali:

Strato esterno di protezione: Rivestimento MAPEC in PE estrusio a spessore per la potezione meccanica, chimica e galvanica della struttura del tubo

Strato strutturale: realizzato in acciaio L235 mediante elettrosaldatura longitudinale a induzione ad alta frequenza (HFI) negli spessori previsti da norma

Strato interno: Realizzato in malta cementizia tipo Portland ad alte caratteristiche di igenicità per il trasporto di acqua potabile. Non degrada se sollecitato termicamente a differenza dei rivestimenti sintetici e favorisce l'autoriparazione di crepe e zone scoperte in prossimità dei punti di saldatura. I costituenti della malta promuovono infatti la formazione di strati passivi su eventuali punti scoperti della superficie in acciaio.

Voci di capitolato

Tubi di acciaio elettrosaldati longitudinalmente ad induzione ad alta frequenza HFI; dimensioni e  pesi  secondo  le  norme  EN  10220/03;  condizioni  tecniche  di  fornitura  secondo  norme  EN 10224/06; in qualità di acciaio L 235; internamente rivestiti con malta cementizia centrifugata secondo  le  norme  DIN  2614/90  e/o  in  conformità  alle  norme  EN  10298/06;  esternamente rivestiti con Polietilene stabilizzato contro gli UV di colore totalmente azzurro, estruso a calza a triplo strato in conformità alle norme DIN 30670/12, in classe "S-n", ovvero alle norme UNI 9099/1989, in classe "R3R"; in lunghezze di ca. m. 12; in esecuzione con estremità smussate e predisposte per la saldatura di testa;  pressione idrostatica ed a controlli non distruttivi in stretta conformità alle norme sopra citate; con certificato di collaudo di tipo 3.1 / 2.2 secondo le norme EN 10204/04


TRM

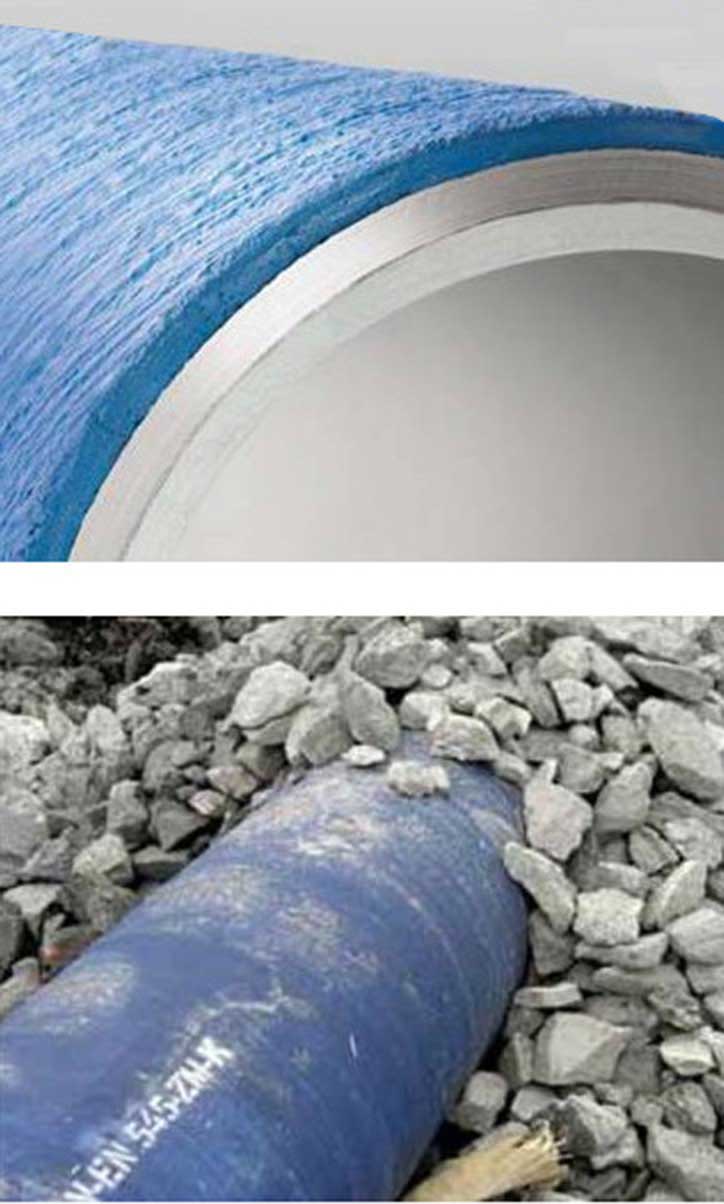

Tubi in ghisa sferoidale antisfilamento antisismico TRM VRS-T e rivestimento corazzato ZMU

Materiale: Tubi in ghisa sferoidale

Norme di riferimento: UNI EN 545 ; FM Factory Mutual

Diametri disponibili: da 80 mm a 1000

Classi disponibili: Da K10 a K9

Tubazioni in ghisa sferoidale di produzione TRM realizzati interamente in Austria secondo norme ISO 2531 e UNI EN 545, classe di resistenza da K9 a K20 in base alla pressione di utilizzo e DN, rivestite internamente con malta di cemento d'altoforno applicata per centrifugazione; rivestite esternamente e all'interno del giunto con zincatura a caldo con min. 200 g/m² di zinco e sucessivo strato corazzato in malta cementizia rinforzata ZMU UNI EN 15542. Tenuta idraulica realizzata mediante guarnizione in EPDM secondo EN 681 con marchiatura VRS-T tipo coda di rondine a ridotto sforzo di inserimento. Tubazioni dotate di giunto speciale antisfilamento di tipo meccanico VRS-T costituito da inserti metallici scorrevoli inseriti in apposita sede e ruotati per garantire la tenuta ed il bloccaggio sul cordone saldato di altezza minima 5 mm, con gommino cilindrico distanziatore di tenuta in gomma NR, il montaggio e lo smontaggio del giunto antisfilamento meccanico avviene senza l'utilizzo di alcuna attrezzatura. Il sistema antisfilamento è provvisto di certificato da prova di tipo di cui all' art. 5.3 della UNI EN 545 ed è garantito per le seguenti pressioni: 100 bar per DN 80, 64 bar per DN da 100 mm a 150 mm, 40 bar per DN da 200 mm a 500 mm. Lunghezza utile tubo 5 mt + bicchiere, lunghezze ammissibili 4 - 4,5 - 5 mt.

APPLICAZIONI RIVESTIMENTO ZMU
Grazie alla zincatura a caldo 200 gr/m² e allo strato di rivestimento in cemento rinforzato con armatura in rete riportata a strati di 5mm (UNI EN 15542) la tubazione TRM ZMU è particolamente adatta alle seguenti applicazioni:

  • posa in terreni chimicamente e elettricamente aggressivi
  • posa su terreni rocciosi senza alcun letto di posa
  • posa senza scavo (trenchless): TOC, burst lining, relining


Tubi in ghisa sferoidale antisfilamento con cordone saldato TRM VRS-T

Materiale: Tubi in ghisa sferoidale

Norme di riferimento: UNI EN 545 ; FM Factory Mutual

Diametri disponibili: da 80 mm a 1000

Classi disponibili: da K10 a K9

Tubazioni in ghisa sferoidale di produzione TRM realizzati interamente in Austria secondo norme ISO 2531 e UNI EN 545, classe di resistenza da K9 a K20 in base alla pressione di utilizzo e DN, rivestite internamente con malta di cemento d'altoforno applicata per centrifugazione; rivestite esternamente e all'interno del giunto con zincatura a caldo con min. 200 g/mq di zinco e conseguente strato protettivo dell´intera superficie zincata in poliuretano tipo PUR-L secondo norme Onorm B 2560/N, spessore min. 120 micron. Tenuta idraulica realizzata mediante guarnizione in EPDM secondo EN 681 con marchiatura VRS-T tipo coda di rondine a ridotto sforzo di inserimento. Tubazioni dotate di giunto speciale antisfilamento di tipo meccanico VRS-T costituito da inserti metallici scorrevoli inseriti in apposita sede e ruotati per garantire la tenuta ed il bloccaggio sul cordone saldato di altezza minima 5 mm, con gommino cilindrico distanziatore di tenuta in gomma NR, il montaggio e lo smontaggio del giunto antisfilamento meccanico avviene senza l'utilizzo di alcuna attrezzatura. Il sistema antisfilamento è provvisto di certificato da prova di tipo di cui all' art. 5.3 della UNI EN 545 ed è garantito per le seguenti pressioni: 100 bar per DN 80, 64 bar per DN da 100 mm a 150 mm, 40 bar per DN da 200 mm a 500 mm. Lunghezza utile tubo 5 m+ bicchiere, lunghezze ammissibili 4 - 4,5 - 5 m.

Rivestimenti disponibili
- PUR: zincatura a caldo 200 gr/m²
- PUR TOP: zincatura a caldo 200 gr/m²
- ZMU: zincatura a caldo 200 gr/m² con rivestimento in cemento rinforzato con armatura in rete riportata a strati di 5mm (UNI EN 15542) adatto alla posa in opera in terreni di qualsiasi classificazione d'aggressività, in particolare gruppo I, II e III DIN 50929


Egeplast International

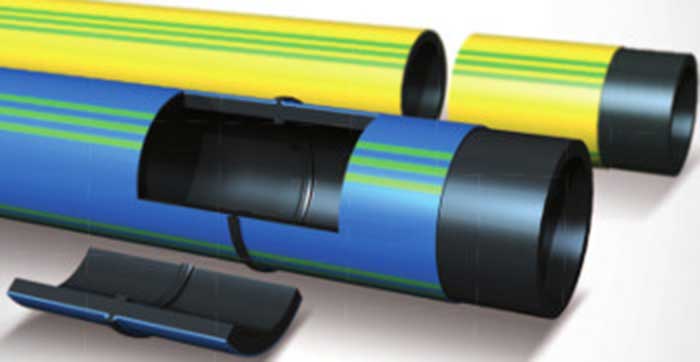

Egeplast SLM® 3.0: tubo in PE100 RC corazzato. PAS 1075 tipo 3

Materiale: Tubi in polietilene

Norme di riferimento: EN 12201-1, UNI EN 1622, EN 1555, PAS 1075 tipo 3

Diametri disponibili: da 25 mm a 1200

Classi disponibili: PN 16 (SDR 11) PN 10 (SDR 17)

EGEPLAST SLM 3.0 è una tubazione in PE100 RC protetta da una CORAZZA in PEplus che isola integralmente il tubo interno da qualsiasi sollecitazione meccanica, diventando strumento indispensabile per applicazioni gravose come TOC, burstlining, relining e posa senza letto di sabbia. L'utilizzo della corazza in PE-Plus aumenta la resistenza all'abrasione del 60% rispetto alle tradizionali corazze in Polipropilene inoltre viene ridotto l'attrito di strisciamento in applicazioni trenchless.EGEPLAST SLM 3.0 è saldabile di testa senza rimozione della corazza. Tali caratteristiche vengono certificate da ente terzo secondo PAS 1075 tipo 3.

Voci di capitolato

Voce di Capitolato: Tubazione EGEPLAST SLM 3.0in polietilene vergine ad alta densità PE100 RCplus di classe MRS 10 (PE 100) SDR 11 PN 16, rispondente alla EN 12201-1, alla Direttiva 98/83/CE (Trasporto acqua potabile) secondo la norma UNI EN 1622. La tubazione risponde alle seguenti proprietà: Notch-Test (ISO13479) > 8760 h; Full Notch Creep-Test (ISO16770) > 8760 h, protetta da un mantello su-estruso in polietilene PE Plus ad elevatissima resistenza all’abrasione che garantisce un’ usura inferiore al 60% rispetto a un mantello in polipropilene, con 4 doppie bande di colore verde – verde simile al RAL 6018 visibile esternamente secondo prescrizione. La corazza PE Plus consente la saldatura testa a testa dei tubi senza spelare il rivestimento. Tutti i tubi riportano un riferimento al lotto ordinato e prodotto, e un numero d’identificazione per ogni tubo prodotto. Accompagna ogni lotto di produzione il certificato interno d’ispezione, secondo EN10204. Certificato TÜV secondo PAS 1075 tipo 3 Controllo della materia prima attraverso un istituto accreditato indipendente secondo DIN EN ISO / IEC 17025.

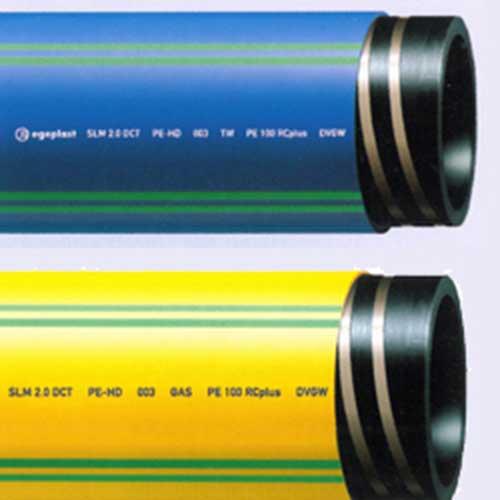

Egeplast SLM® DCT: tubo in PE 100 RC CORAZZATO con controllo integrità e localizzazione

Materiale: Tubi in polietilene

Norme di riferimento: EN 12201-1,EN 1555 UNI EN 1622, PAS 1075 tipo 3

Diametri disponibili: da 25 mm a 1200

Classi disponibili: PN 16 (SDR 11) PN 10 (SDR 17)

EGEPLAST SLM DCT 3.0 è una tubazione in PE100 RCplus CORAZZATA che grazie ai nastri conduttori avvolti a spirale posti tra la corazza e il tubo interno, permettono di verificare l'integrità della condotta dopo la posa in particolare con applicazioni trenchless, ma anche durante l'intera vita della tubazione. Inoltre è possibile una puntuale localizzazione mediante campo magnetico indotto. Queste caratteristiche permettono una gestione intelligente dell'opera in quanto è possibile individuare danneggiamenti alla tubazione prima del verificarsi della perdita , pianificando anticipatamente eventuali manutenzioni . Tali caratteristiche vengono certificate da ente terzo secondo PAS 1075 tipo 3.

Voci di capitolato

Voce di capitolato: Tubazione EGEPLAST SLM DCT 3.0 in polietilene vergine ad alta densità PE100 RCplus di classe MRS 10 (PE 100) SDR 11 PN 16, rispondente alla EN 12201-1, alla Direttiva 98/83/CE (Trasporto acqua potabile) secondo la norma UNI EN 1622. La tubazione risponde alle seguenti proprietà: Notch-Test (ISO13479) > 8760 h; Full Notch Creep-Test (ISO16770) > 8760 h, avvolta con due nastri conduttori a spirale per controllo integrità e localizzazione, protetta da un mantello su-estruso polietilene PEplus ad elevatissima resistenza all’abrasione che garantisce un’ usura inferiore al 60% rispetto a un mantello in polipropilene. Colore corazza blu con 4 doppie bande di colore verde  visibile esternamente secondo prescrizione. Tutti i tubi riportano un riferimento al lotto ordinato e prodotto, e un numero d’identificazione per ogni tubo prodotto. Accompagna ogni lotto di produzione il certificato interno d’ispezione, secondo EN10204. Certificato TÜV secondo PAS 1075 tipo 3. Controllo della materia prima attraverso un istituto accreditato indipendente secondo DIN EN ISO / IEC 17025.


Egeplast SLA® 3.0: tubo in PE100 RCplus CORAZZATO con barriera in alluminio anti-contaminazione

Materiale: Tubi in polietilene

Norme di riferimento: EN 12201-2, DIN EN 1555-2, PAS 1075 tipo 3

Diametri disponibili: da 25 mm a 630

Classi disponibili: PN 10 (SRD 17) e PN 16 (SDR 11)

La condotta corazzata EGEPLAST SLA® Barrier Pipe è l'unico tubo in polietilene certificato ufficialmente in tutto il mondo, per un'azione preventiva e protettiva del trasporto dell'acqua potabile in zone contaminate. Uno strato in alluminio anti-contaminazione, tra la tubazione in PE 100 RCplus* e la corazza protettiva, garantisce una protezione totale, escludendo totalmente il passaggio di qualsiasi sostanza inquinante. Questo rende il tubo EGEPLAST SLA® Barrier Pipe particolarmente adatto per gli allacciamenti delle utenze dove la ridotta profondità di posa e gli agenti inquinanti presenti sulla carreggiata stradale, richiedono una potezione aggiuntiva alla tubazione. Oggi il tubo EGEPLAST SLA 3.0 ha una maggiore resistenza all'abrasione grazie all'utilizzo della corazza in PE-Plus un particolare polietilene che riduce l'attrito di strisciamento in applicazioni trenchless. Certificazione emessa da TÜV secondo PAS 1075 tipo 3. Certificato KiWA relativa alla barriera anti-contaminazione.

Voci di capitolato

Voce di capitolato: Tubazione in polietilene vergine ad alta densità PE100 RCplus di classe MRS 10 (PE 100) a “lenta propagazione della frattura”. Rispondente alle seguenti proprietà: Notch-Test (ISO13479) 8760 h; Full Notch Creep-test (ISO16770) 8760 h. Protezione esterna di colore blu con 3 bande longitudinali di colore verde, realizzata mediante una corazza in polietilene modificato “PE100plus” ad elevatissima resistenza all’abrasione che garantisce un’ usura inferiore al 60% rispetto a un mantello in polipropilene, una maggiore resistenza agli urti e un raggio di curvatura minore. Rispondente alla norma EN 12201-1, alla Direttiva 98/83/CE (Trasporto acqua potabile) secondo la norma UNI EN 1622. Marcatura a laser con codice a barre per il riconoscimento del processo produttivo, di trasporto e di vendita della tubazione posata. Possibilità di personalizzazione della marcatura con nome del committente. Tutti i tubi devono riportare un riferimento al lotto ordinato e prodotto, e un numero d’identificazione per ogni tubo prodotto. Accompagna ogni lotto di produzione il certificato interno di ispezione, secondo EN10204. Controllo della materia prima attraverso un istituto accreditato indipendente secondo DIN EN ISO / IEC 17025. Tubazione certificata secondo PAS 1075, tipo 3. Certificazione KIWA relativamente alle proprietà anti-contaminazione.

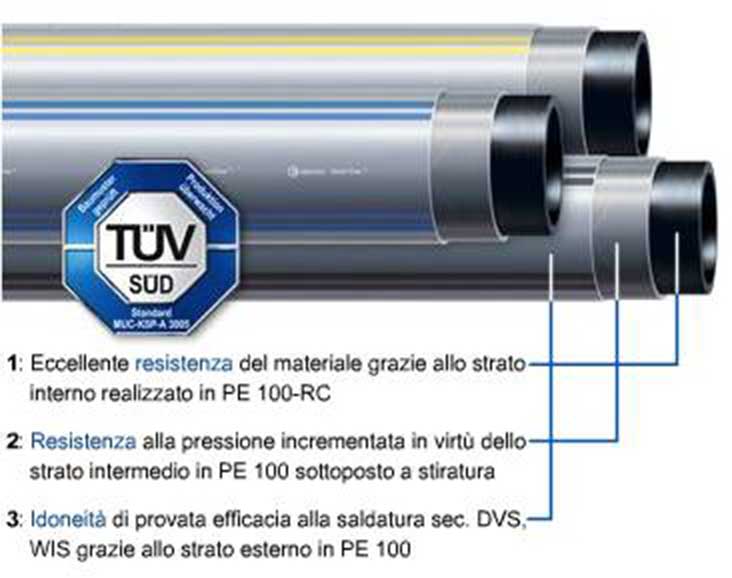

Egeplast HexelOne Tubo in polietilene PE100 RC laminato Multistrato per alte pressioni

Materiale: Tubi in polietilene

Norme di riferimento: Il sistema HexelOne Raised Pressure è ora certificato, come sistema globale, da TÜV SÜD nell'impiego di tubazioni in polietilene per pressioni di esercizio incrementate.EN 12201-2

Diametri disponibili: da 110 mm a 160 in rotoli fino a 400m

Classi disponibili: PFA 25 - 40 - 75

Il nuovo EGEPLAST HexelOne® è l'unico tubo per alte pressioni interamente in polietilene che, grazie a una nuova tecnologia brevettata, permette di raggiungere pressioni elevatissime (60 bar) con lo spessore di un tubo PE 100 PN 16.

Tali prestazioni sono state ottenute mediante diversi strati di rinforzo intrinseco monocomposito esclusivamente in polietilene. Questa tipologia di rinforzo consente nuovi campi applicativi nel settore delle alte pressioni di esercizio che vanno oltre le soluzioni sinora contemplate dai tubi in PE.

La tubazione HexelOne® viene fornita in rotoli di qualsiasi lunghezza garantendo una posa più veloce di qualsiasi altro materiale.


Egeplast 3L Leak Control®: tubo in PE100 RC corazzato con monitoraggio e localizzazione perdite.

Materiale: Tubi in polietilene

Norme di riferimento: EN 12201 PAS1075-3

Diametri disponibili: da 63 mm a 1200

Classi disponibili: 10-25

Egeplast 3L Leak Control® è una tubazione in PE100 RC corazzata con strato intermedio conduttore per il monitoraggio automatico dello stato della struttura del tubo e la localizzazione dell'eventuale danno con una precisione di 1m! Il sistema è composto da:

  • tubo interno in PE100 RC plus a lenta propagazione della frattura
  • Strato intermedio di alluminio conduttore che rileva qualsiasi danneggiamento della corazza e comunica la posizione esatta all'unità di controllo.
  • corazza esterna in PE PLUS (PAS 1075 tipo 3) che isola completamente il tubo interno da qualsiasi sollecitazione meccanica che lo può danneggiare.
  • unità di controllo 3L che monitora automaticamente l'integrità della corazza e comunica da remoto l'eventuale anomalia e la sua posizione

Egeplast 3L Leak Control® è la più avanzata soluzione tecnologica per garantire l'impermeabilità al 100% di una condotta sia essa di reflui inquinanti o acqua potabile per l'intera durata dell'opera. Il monitoraggio avviene in modo attivo prima che si verifichi la perdita, permettendo un intervento di riparazione programmabile e preciso nel luogo del danno. Il segnale di allarme può essere inviato a uno smartphone, a un sistema di gestione remoto o integrato in qualsiasi software per eventuali azioin immediate da intraprendere ( es. fermo pompe, chiusura valvole, ecc).

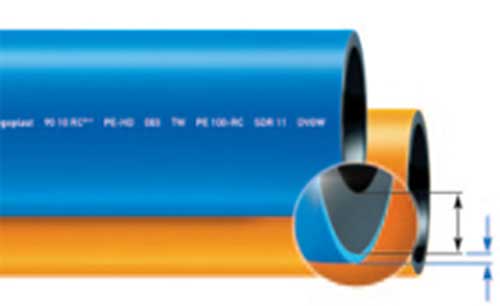

Egeplast 9010: tubi in PE100 RCplus ad altissima resistenza alla fessurazione PAS 1075 tipo 2

Materiale: Tubi in polietilene

Norme di riferimento: EN 12201, PAS 1075 tipo 2

Diametri disponibili: da 25 mm a 1200

Classi disponibili: pn 16 (SDR 11) - pn 10 (SDR 17)

Il prodotto EGEPLAST 9010® è un tubo per il trasporto di fluidi in pressione, realizzato in PE100 RCplus* ad altissima resistenza alla propagazione della frattura secondo le diretive PAS 1075. Il 10 % dello spessore del tubo è colorato in azzurro e permette una immediata verifica di un eventuale denneggiamento in fase di posa. Per tali motivi EGEPLAST 9010® è certificato da ente terzo secondo PAS 1075 tipo 2 per posa senza letto di sabbia, e per installazioni con tecnologia trenchless, catenarie o aratri vibranti.

Voci di capitolato

Voce di Capitolato: Tubazione EGEPLAST 9010 per acqua potabile conforme alla normativa UNI EN 12201 per installazione senza letto di sabbia; realizzato in polietilene vergine ad alta densità PE100 RCplus in classe MRS 10 (PE 100) ad alta resistenza alla propagazione della frattura. La tubazione deve soddisfare la seguente prova distruttiva: FNCT: Full Notch Creep-test (ISO16770) > 8760 h, T=80°C, sigma=4 N/mm2, 2% Arkopal, secondo DVS 2203-4. La tubazione avrà il 90% dello spessore in PE 100 RCplus di colore nero, mentre lo strato esterno pari al 10% dello spessore del tubo sarà in PE 100 RCplus di colore blu con con bande longitudinali nere, come richiesto nella normativa europea DIN EN 12007, e normative DIN EN, DVS, DVGW per l’ identificazione delle tubazioni per posa senza letto di sabbia. Ogni lotto di produzione sarà certificato da laboratorio accreditato indipendente in base alla normativa PAS 1075. Formati: rotoli da 100m o in barre da 6-12m . La fornitura dovrà essere accompagnata da certificato attestante la posa senza letto di sabbia rilasciato da ente esterno accreditato. Certificato TÜV secondo PAS 1075 tipo 2. Tutti i tubi riporteranno un riferimento al lotto ordinato e prodotto, e un numero d’identificazione. Accompagnerà ogni lotto di produzione il certificato interno d’ispezione, secondo DIN EN ISO / EC 17025.


Idrotherm 2000

Tubi in PE100 RC RENOVATION VRC®+ ad elevatissima resistenza alla fessurazione

Materiale: Tubi in polietilene

Norme di riferimento: UNI EN 12201 specifica tecnica PAS 1075 (Tipo 2)

Diametri disponibili: da 20 mm a 1200

Classi disponibili: PN 6, PN 10, PN 12.5, PN 16, PN 25

Tubi in polietilene PE100 RC (MRS 10) ad elevatissima resistenza alla fessurazione a struttura multistrato blu/nero/blu oppure blu/nero per la distribuzione dell’acqua per uso umano, incluso il trasporto dell’acqua prima del trattamento

Voci di capitolato

Voce di capitolato: Tubazione IDROTHERM Renovation VRC Plus per acqua potabile conforme alla normativa UNI EN 12201 e alla PAS 1075 per installazione senza letto di sabbia; realizzato in polietilene vergine ad alta densità PE100 RC in classe MRS 10 (PE 100) ad alta resistenza alla propagazione della frattura. La tubazione deve soddisfare la seguente prova distruttiva: FNCT: Full Notch Creep-test (ISO16770) ≥ 8760 h, T=80°C, σ=4 N/mm2, 2% Arkopal, secondo DVS 2203-4. La tubazione avrà il 90% dello spessore in PE 100 RC di colore nero, mentre lo strato esterno pari al 10% dello spessore del tubo sarà in PE 100 RC di colore blu.
Formati: rotoli da  100m o in barre da 6-12m .
La fornitura dovrà essere accompagnata da certificato attestante la posa senza letto di sabbia rilasciato da ente esterno accreditato secondo PAS 1075 tipo 2.
Tutti i tubi riporteranno un riferimento al lotto ordinato e prodotto e un numero d’identificazione.


Tubo Idrotherm S-ONE Ad Elevatissima Flessibilità

Materiale: Tubi in polietilene

Norme di riferimento: ISO 21004

Diametri disponibili: da 25 mm a 63

Classi disponibili: PN 15 SDR 9

Tubi in polietilene ad elevatissima flessibilità a struttura multistrato conformi alla norma ISO 21004 di colore bianco (interno)/
nero (intermedio)/bianco (esterno), con strisce identificative blu, per la distribuzione dell’acqua per uso umano, da utilizzare nelle
derivazioni di utenza delle reti di approvvigionamento idrico.

La caratteristica distintiva dei tubi S-ONE è rappresentata dall’eccezionale flessibilità, derivante dalla combinazione di materiali
termoplastici altamente performanti con un’avanzata ed innovativa tecnologia produttiva basata sull’estrusione di profili multistrato.
Il modulo elastico dei materiali utilizzati contraddistingue il tubo S-ONE per la migliore facilità con cui la condotta può essere
curvata, con la risultante maggiore praticità di impiego nelle attività di posa e messa in opera (contenimento dei costi di giunzione
e dei tempi di lavoro).


Tubi in PEAD PE 100 per acquedotto e fluidi in pressione

Materiale: Tubi in polietilene

Norme di riferimento: UNI EN 12201ed ISO 4427, proprietà organolettiche verificate secondo UNI EN 1622 conformi alle prescrizioni normative del D.M. n. 174 del 6/4/2004

Diametri disponibili: da 20 mm a 1200

Classi disponibili: PN 10, PN 12.5 , PN 16 e PN 25

Tubi di polietilene alta densità per condotte di fluidi in pressione MRS 10 MPa (PE 100 - Sigma 80 N/mm²) conformi alle norme UNI EN 12201 e UNI 10953/EN ISO 1622

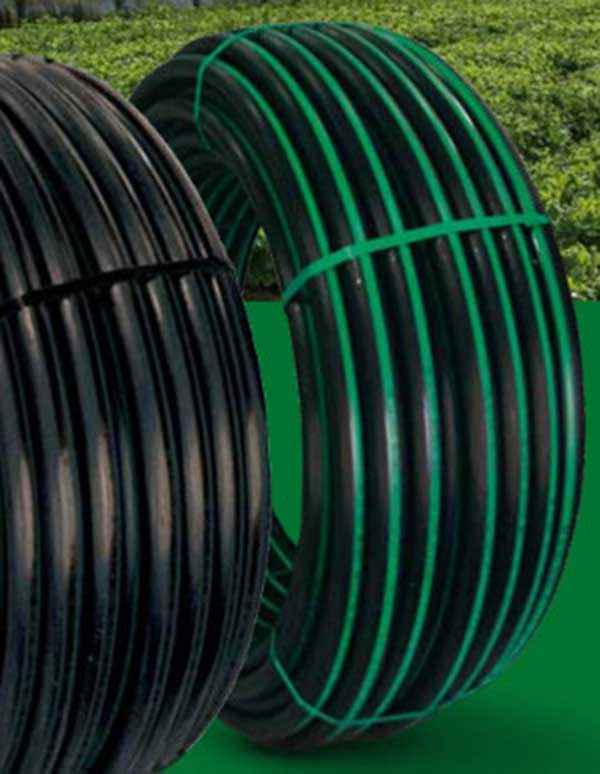

Tubi PEBD per condotte di fluidi in pressione e acqua potabile

Materiale: Tubi in polietilene

Norme di riferimento: UNI 7990-79 DLgs n.ro 174 del 6 aprile 2004

Diametri disponibili: da 16 mm a 110

Classi disponibili: PN 4, PN 6

Tubi di polietilene a bassa densità per condotte di fluidi in pressione e acqua potabile. Particolarmente adatto per la realizzazione di impianti di irrigazione. Disponibile in rotoli da 50-100m


FITT

Tubo PVC-A Crack Resistant BLU FORCE

Materiale: Tubi in PVC

Norme di riferimento: BS PAS 27 - IIP 1.1/19 - D.M. n° 174/2004

Diametri disponibili: da 90 mm a 500

Classi disponibili: PN 10 - 16 - 20

Grazie all’innovativa mescola in PVC-A, FITT BluForce definisce un nuovo standard di resistenza delle tubazioni in PVC permettendo un significativo abbattimento delle rotture causate da danneggiamenti superficiali in fase di posa e successivi ad essa. La straordinaria duttilità e resistenza di FITT Bluforce è testata dal C-Ring Test un test di laboratorio, previsto dalla normativa di riferimento, che riproduce esattamente le reali condizioni di esercizio del tubo in cantiere. Il PVC-A è costituita da due composti principali: il PVC-U ed il Cloruro di Polietilene (CPE) e racchiude in sé la resistenza del primo e la duttilità del secondo. Grazie alla combinazione di queste due caratteristiche il tubo è in grado di offrire un’elevatissima resistenza alla propagazione della cricca che rappresenta la principale causa di rottura durante l’esercizio delle reti in pressione.

Voci di capitolato

Voce di capitolato: Fornitura e posa in opera di tubi in lega polimerica PVC-A, conformi alla specifica tecnica IIP 1.1/19 che mutua integralmente la BS PAS 27/1999,  alla circolare del Ministero della Sanità n° 102 del 02/12/1978 ed al D.M.  n° 174/2004, ( acque destinate al consumo umano )  nonché alla norma UNI EN 1622 – Analisi dell’acqua- determinazione della soglia di odore ( TON ) e soglia di sapore ( TFN ), prodotto da azienda certificata ISO 9001,  senza aggiunta di materiale rigenerato ed esenti da stabilizzanti a base di piombo.
Sistema di giunzione a bicchiere con guarnizione del tipo “ Power LOCK “ preassemblata a caldo per coestrusione e inamovibile. La guarnizione sarà composta da un elemento in elastomero conforme alla UNI EN 681-1 accoppiato mediante costampaggio di un elemento in Polipropilene fibrorinforzato atto a garantire la perfetta stabilità nella sede di tenuta.
I tubi in barre da m 6 compreso il bicchiere, forniti con tappi alle estremità, saranno di colore RAL 5010 e dovranno riportare lungo due striscie sui lati opposti le informazioni di identificazione: Nome e marchio del fabbricante, diametro nominale e spessore, marchio di conformità IIP 1.1/19, in alternativa BS PAS 27/1999, data e turno di produzione e pressione nominale.
Le tubazioni dovranno essere corredate della certificazione di prodotto conforme alla specifica tecnica IIP 1.1/19 o secondo la BS PAS 27/1999 rilasciata da Ente terzo certificato “ACCREDIA”.


Tubi in PVC UNI EN 1452 per acquedotto e condotte in pressione BLU TECH EVOLUTION

Materiale: Tubi in PVC

Norme di riferimento: UNI EN ISO 1452 , a marchio IIP conforme al D.M. 174 del 06/04/2004 (acque destinate al consumo umano), al D.M. del 21/03/1973 (Fluidi alimentari)

Diametri disponibili: da 32 mm a 710

Classi disponibili: PN 6, PN 10, PN 16 e PN 20

BLU TECH EVOLUTION® è il tubo in PVC ideale per il trasporto di liquidi in pressione. Il PVC risulta essere il materiale più idoneo per la realizzazione di tubi per l’adduzione e la distribuzione dell’acqua, offrendo prestazioni superiori rispetto a prodotti realizzati con differenti materie prime, soprattutto se interrati in terreni acquitrinosi o salmastri. Il PVC, infatti, risulta inattaccabile dalla maggior parte delle soluzioni contenenti acidi, basi e sali con cui entra in contatto durante l’esercizio, impedendo che la superficie interna venga attaccata da incrostazioni calcaree. Ciò consente di mantenere nel tempo un’ottimale stabilità del coefficiente di scabrezza, conferendo al tubo un maggior grado di igienicità. Alle qualità di resistenza, affidabilità e durata nel tempo proprie del PVC, l’esclusiva formulazione di BLU TECH EVOLUTION® con stabilizzanti organici, completamente priva di metalli pesanti, aggiunge proprietà eco-sostenibili che rendono il tubo un prodotto al passo con la sempre più diffusa sensibilità per un’edilizia a basso impatto ambientale.

Voci di capitolato

Voce Capitolato: tubi in PVC-U rigido non plastificato, destinati al trasporto di fluidi in pressione, interrati e fuori terra, conformi alla norma UNI EN ISO 1452. Le tubazioni dovranno essere conformi inoltre ai decreti ministeriali: D.M. del 21/03/1973 (fluidi alimentari), al D.M. n° 174 del 06/05/2004 (acque destinate al consumo umano) e ai requisiti della norma UNI EN 1622: “Analisi dell’acqua - Determinazione della soglia di odore (TON) e della soglia di sapore (TFN)”. I tubi dovranno essere estrusi con miscele a base di policloruro di vinile prive di plastificanti, con la sola aggiunta di stabilizzanti organici OBS privi di metalli pesanti e di componenti quali fluidificanti ed altri additivi necessari per ottenere un’appropriata fabbricazione del prodotto, in conformità a quanto previsto dalla UNI EN ISO 1452-1. Sistema di giunzione a bicchiere con guarnizione preinserita meccanicamente a caldo durante la fase di formazione del bicchiere, composta da un elemento di tenuta in elastomero EPDM rispondente alla norma UNI EN 681 accoppiato ad anello di rinforzo in polipropilene e privo di elementi metallici. Il sistema di giunzione deve essere in grado di sopportare la pressione negativa di -0,8 bar anche in condizioni di stress quali: deformazione diametrale del 10% e deformazione angolare di 3°, tali performance devono essere comprovate da test-report eseguito da laboratorio certificato. I tubi dovranno essere inoltre prodotti da aziende operanti in regime di Sistema Qualità Aziendale conforme alla norma UNI EN ISO 9001 rilasciata secondo la UNI CEI EN 45012 da enti terzi o società riconosciuti e accreditati Accredia. L’intera fornitura dovrà essere supportata da idoneo certificato di conformità prodotto rilasciato secondo la UNI CEI EN 45011 da enti terzi o società riconosciuti e accreditati Accredia.


Tecnoresine srl

Tubi in ghisa BLU TOP Biozinalium

Materiale: Tubi in ghisa sferoidale

Norme di riferimento:

Diametri disponibili: da 75 mm a 160

Classi disponibili: 25

Tubazione in ghisa sferoidale per acquedotto con rivestimento interno in resina termoplastica e diametri esterni coerenti con le tubazioni in materiale plastico.

Caratteristiche:

• Tubo in ghisa sferoidale
• Rivestimento interno: DUCTAN blu oltremare termoplastico – spessore 300 microns
• Rivestimento esterno: zinco-alluminio (400 g/m²) + verniciatura blu epoxy (spessore 100 microns)
• Bicchiere in ghisa sferoidale conforme a EN 12842-2000 compatibile con tubi PVC conformi a EN 1452-1999 e tubi in polietilene conformi a EN 12201-2003
• Qualità dell’elastomero: EPDM rinforzato con inserti plastici di ingegneria
• “Avis technique CSTB”, accordo WRC, PAS DVGW

Disponibille anche in versione antisfilamento


Tubi in ghisa per acquedotto Natural Biozinalium®

Materiale: Tubi in ghisa sferoidale

Norme di riferimento: EN 545 / ISO 2351.

Diametri disponibili: da 60 mm a 1200

Classi disponibili: C 40 fino a DN 300, C30 fino a DN 600 C25 fino a DN 25

Tubi in ghisa sferoidale per acquedotto e condotte in pressione, rivestimento interno in malta di cemento d’alto forno applicata per centrifugazione secondo UNI ISO 2531.
Rivestimento esterno in lega zinco-alluminio arricchita in rame 400 g/m² (Biozinalium®) e vernice acrilica aquacoat, giunto elastico automatico con profilo a coda di rondine, conforme alla norma UNI 9163. Prodotti in stablimenti europei.


Tubi in ghisa per acquedotto antisfilamento Natural Biozinalium STD VI

Materiale: Tubi in ghisa sferoidale

Norme di riferimento: EN 545 / ISO 2351.

Diametri disponibili: da 60 mm a 1000

Classi disponibili: PFA 64 (DN 60)PFA 40 (DN300)

Tubi in ghisa sferoidale per acquedotto e condotte in pressione, rivestimento interno in malta di cemento d’alto forno applicata per centrifugazione secondo UNI ISO 2531.
Rivestimento esterno in lega zinco-alluminio arricchita in rame 400 g/m² (Biozinalium®) e vernice acrilica aquacoat, giunto elastico automatico con profilo a coda di rondine con antisfilamento automatico STD Vi (guarnizioni con inserti metallici), conforme alla norma UNI 9163. Prodotti in stablimenti europei.
