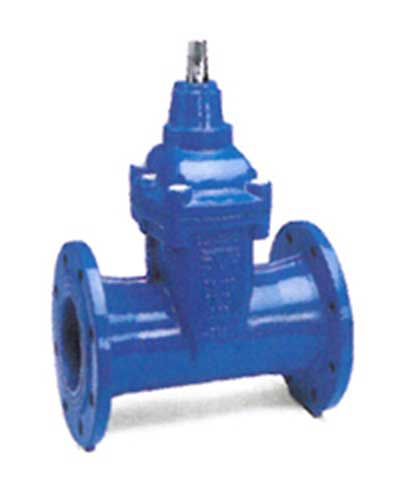

Valvole a saracinesca AVK a corpo piatto serie 06/30 EN 1074

Materiale: Valvole a saracinesca

Norme di riferimento:

Costruzione secondo EN 1074 parte 1 & 2, Costruzione secondo EN 1171
Scartamento secondo EN 558 tabella 2 base serie 14
Flange e fori secondo EN1092 (ISO 7005-2), PN 10/16

Test idraulici secondo EN 1074-1 e 2 / EN 12266
Sede: 1.1 x PN (in bar), corpo: 1,5 x PN (in bar). Test coppia di chiusura.
Approvato secondo KIWA Certificato K 6320/07
Approvato secondo ÖVGW Certificato W 1.417
Approvato secondo SVGW Certificato N° 0301-4606
Approvato secondo DIN-DVGW Certificato NW-6203BN0117

Diametri disponibili: da 40 mm a 800

Classi disponibili: PN 10 e PN 16

Valvola a saracinesca corpo piatto in ghisa sferoidale con cuneo gommato (EPDM)DN 40-800 PFA 16 bar. Per acque potabili in acordo alla EN 1074–1 e 2 e D.M. 174 Rivestimento epossidico Interno ed esterno ANTICORROSIONE certificato GSK.

Caratteristiche

  • Il dado del cuneo integrato previene dalle vibrazioni e assicura durabilità nel tempo.
  • Il dado completamente vulcanizzato e le sue guide a pattino prevengono dalla corrosione.
  • L'alloggiamento dell'albero interno al cuneo è in forma conica con foro di uscita maggiore del diametro dell'albero per evitare il deposito o la stagnazione di materiale nel corpo cuneo.
  • Albero in acciaio inossidabile con fermo integrato e filetto realizzato tramite rollatura a freddo.
  • Il collare di allineamento permette un corretto posizionamento dell'albero e un basso momento torcente.
  • Guarnizione parapolvere in NBR, cuscinetto in poliammide con 4 O-ring in NBR, guarnizione a labbro di tenuta primaria in EPDM.
  • Guarnizione corpo/cappello in EPDM montata in sede dedicata.
  • Bulloni di accoppiamento corpo/cappello in acciaio inossidabile protetti con colla a caldo e totalmente incapsulati nella guarnizione tenuta corpo/cappello.
  • Passaggio totale.
  • Bassa coppia di apertura.
  • Rivestimento epossidico secondo DIN 30677-2, approvato secondo protocollo GSK.
  • Le valvole DN 450-600 sono assemblate con boccole in acciaio che forniscono una bassa coppia operativa.
  • Inoltre dispongono di una flangia ISO, occhielli di sollevamento e come opzione un circuito by-pass DN 50.

Voci di capitolato

Disponibile anche per fognatura con cuneo in gomma NBR.

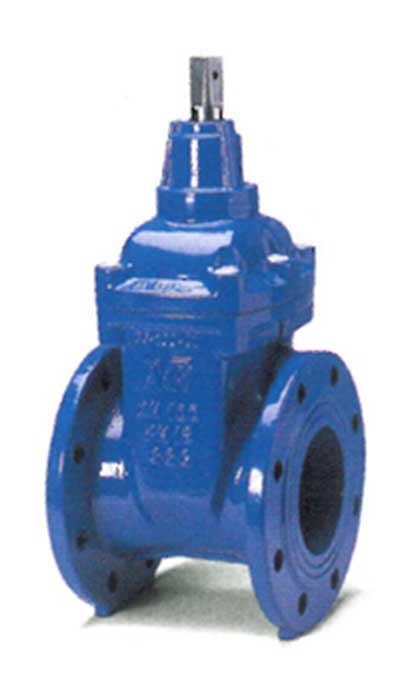

Valvole a saracinesca AVK a corpo ovale serie 02/60 EN 1074

Materiale: Valvole a saracinesca

Norme di riferimento:

Costruzione secondo EN 1074 parte 1 & 2, Costruzione secondo EN 1171
Scartamento secondo EN 558 tabella 2 base serie 15
Flange e fori secondo EN1092 (ISO 7005-2), PN 10/16

Test idraulici secondo EN 1074-1 e 2 / EN 12266
Sede: 1.1 x PN (in bar), corpo: 1,5 x PN (in bar). Test coppia di chiusura.
Approvato secondo KIWA Certificato K NW-6202BN0109
Approvato secondo ÖVGW Certificato W 1.417
Approvato secondo SVGW Certificato N° 0301-4606
Approvato secondo DIN-DVGW Certificato NW-0301-4606

Diametri disponibili: da 40 mm a 800

Classi disponibili: Valvole serie 02/60: Classi PN 10 e PN 16 - Diametri da 40 a 500 mm
Valvole serie 02/67: Classe PN 25 - Diametri da 50 a 300 mm

Valvola a saracinesca AVK a corpo ovale in ghisa sferoidale con cuneo gommato (EPDM) per acque potabili in accordo alla EN 1074-1 e 2 e D.M. 174 Standard DN 40-800 PFA 16 bar Rivestimento epossidico Interno ed esterno ANTICORROSIONE certificato GSK

Caratteristiche

  • Il dado del cuneo integrato previene dalle vibrazioni e assicura durabilità nel tempo.
  • Il dado completamente vulcanizzato e le sue guide a pattino prevengono dalla corrosione.
  • L'alloggiamento dell'albero interno al cuneo è in forma conica con foro di uscita maggiore del diametro dell'albero per evitare il deposito o la stagnazione di materiale nel corpo cuneo.
  • Albero in acciaio inossidabile con fermo integrato e filetto realizzato tramite rollatura a freddo.
  • Il collare di allineamento permette un corretto posizionamento dell'albero e un basso momento torcente.
  • Guarnizione parapolvere in NBR, cuscinetto in poliammide con 4 O-ring in NBR, guarnizione a labbro di tenuta primaria in EPDM.
  • Guarnizione corpo/cappello in EPDM montata in sede dedicata.
  • Bulloni di accoppiamento corpo/cappello in acciaio inossidabile protetti con colla a caldo e totalmente incapsulati nella guarnizione tenuta corpo/cappello.
  • Passaggio totale.
  • Bassa coppia di apertura.
  • Rivestimento epossidico secondo DIN 30677-2, approvato secondo protocollo GSK.

Voci di capitolato

Voce di capitolato: Valvola a saracinesca flangiata corpo ovale a cuneo gommato PFA 16 bar EN 1074-1,2;
Corpo e cappello in ghisa sferoidale GS 400-15 o GS 500-7.
Cuneo ghisa sferoidale GS 400-15, oppure in GS 500-7, rivestito mediante processo di vulcanizzazione con spessore minimo garantito su tutta la superficie in gomma sintetica atossica (DM 174/2006) di tipo speciale (EPDM, Perbunan,ecc…) atta a fornire le massime garanzie di resistenza all’invecchiamento e all’abrasione. Cuneo dotato di orifizio di scarico dell’acqua sovradimensionato rispetto al DN dell’albero per evitare i rischi del gelo e agevolare l’espulsione di eventuali corpi estranei.
Albero  in acciaio inossidabile AISI 1.4021 rollato a freddo con anello di finecorsa del cuneo; madrevite in  materiale antifrizione (lega di rame) antigrippaggio.
Tenuta albero realizzata mediante 4 O-ring, 2 sull’ albero e 2 su boccola di guida in PA dell’albero più anello parapolvere in NBR;
Guarnizione tra corpo e cappello in gomma EPDM che lavora su sede dedicata a compressione programmata.
Bulloni  del cappello in acciaio inossidabile A2 completamente circondati dalla guarnizione e sigillati con materiale plastico fuso a caldo inamovibile;
Rivestimento in resina epossidica in accordo alla DIN 30677 - internamente ed esternamente. minimo 250 µm. applicato per cataforesi a letto fluido e certificata dal GSK.
Test idraulico a norma EN 1074-1 e 2 / EN 12266: Ogni pezzo, dovrà essere sottoposto dal costruttore a prova di tenuta dell’involucro a 24 bar ( 1,5 il PN ) e prova di tenuta del cuneo a 18 bar ( 1,1 il PN ) su ambedue i lati.
Materiali certificati da laboratorio accreditato conformi al DM 174/2004 per le parti applicabili; senso di chiusura orario;
Prodotta in stabilimento europeo certificato ISO 9001:2000 conforme alla EN 1074-1 e 2;

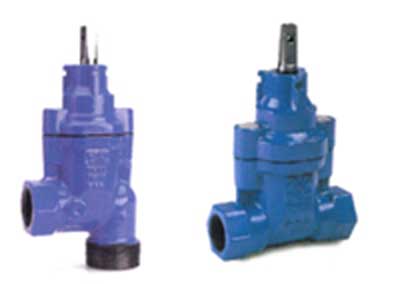

Saracinesche di derivazione in linea o ad angolo per le utenze

Materiale: Valvole in ghisa sferoidale

Norme di riferimento: EN 1074

Diametri disponibili: da 3/4' mm a 2'

Classi disponibili: 16

Valvola a saracinesca di derivazione in linea e ad angolo in ghisa sferoidale con cuneo gommato (EPDM) per acque potabili in accordo alla EN 1074–1 e 2 e D.M. 174 con certificazione del rivestimento protettivo anticorrosione GSK. Collegamenti filettati maschio-femmina per la versione ad angolo e femmina-femmina per la versione in linea.

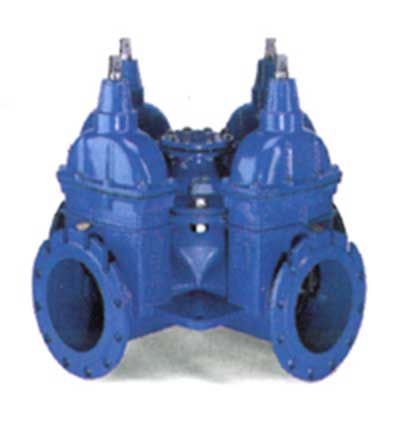

Gruppi saracinesche combi-cross

Materiale:

Norme di riferimento:

Diametri disponibili: da 100 mm a 300

Classi disponibili: PN 10 e PN 16
