Acquedottistica Tubi

Tubi di acciaio elettrosaldati longitudinalmente ad induzione ad alta frequenza HFI Mannesmann tipo "Fuchs" con rivestimento esterno in polietilene estruso di colore azzurro e interno in malta cementizia per acqua potabile ad alto potere autoriparante.

La tubazione "Fuchs" si presenta con una struttura a 3 strati funzionali:

Strato esterno di protezione: Rivestimento MAPEC in PE estrusio a spessore per la potezione meccanica, chimica e galvanica della struttura del tubo

Strato strutturale: realizzato in acciaio L235 mediante elettrosaldatura longitudinale a induzione ad alta frequenza (HFI) negli spessori previsti da norma

Strato interno: Realizzato in malta cementizia tipo Portland ad alte caratteristiche di igenicità per il trasporto di acqua potabile. Non degrada se sollecitato termicamente a differenza dei rivestimenti sintetici e favorisce l'autoriparazione di crepe e zone scoperte in prossimità dei punti di saldatura. I costituenti della malta promuovono infatti la formazione di strati passivi su eventuali punti scoperti della superficie in acciaio.

Tubazioni in ghisa sferoidale di produzione TRM realizzati interamente in Austria secondo norme ISO 2531 e UNI EN 545, classe di resistenza da K9 a K20 in base alla pressione di utilizzo e DN, rivestite internamente con malta di cemento d'altoforno applicata per centrifugazione; rivestite esternamente e all'interno del giunto con zincatura a caldo con min. 200 g/m² di zinco e sucessivo strato corazzato in malta cementizia rinforzata ZMU UNI EN 15542. Tenuta idraulica realizzata mediante guarnizione in EPDM secondo EN 681 con marchiatura VRS-T tipo coda di rondine a ridotto sforzo di inserimento. Tubazioni dotate di giunto speciale antisfilamento di tipo meccanico VRS-T costituito da inserti metallici scorrevoli inseriti in apposita sede e ruotati per garantire la tenuta ed il bloccaggio sul cordone saldato di altezza minima 5 mm, con gommino cilindrico distanziatore di tenuta in gomma NR, il montaggio e lo smontaggio del giunto antisfilamento meccanico avviene senza l'utilizzo di alcuna attrezzatura. Il sistema antisfilamento è provvisto di certificato da prova di tipo di cui all' art. 5.3 della UNI EN 545 ed è garantito per le seguenti pressioni: 100 bar per DN 80, 64 bar per DN da 100 mm a 150 mm, 40 bar per DN da 200 mm a 500 mm. Lunghezza utile tubo 5 mt + bicchiere, lunghezze ammissibili 4 - 4,5 - 5 mt.

APPLICAZIONI RIVESTIMENTO ZMU
Grazie alla zincatura a caldo 200 gr/m² e allo strato di rivestimento in cemento rinforzato con armatura in rete riportata a strati di 5mm (UNI EN 15542) la tubazione TRM ZMU è particolamente adatta alle seguenti applicazioni:

• posa in terreni chimicamente e elettricamente aggressivi
• posa su terreni rocciosi senza alcun letto di posa
• posa senza scavo (trenchless): TOC, burst lining, relining

Tubazioni in ghisa sferoidale di produzione TRM realizzati interamente in Austria secondo norme ISO 2531 e UNI EN 545, classe di resistenza da K9 a K20 in base alla pressione di utilizzo e DN, rivestite internamente con malta di cemento d'altoforno applicata per centrifugazione; rivestite esternamente e all'interno del giunto con zincatura a caldo con min. 200 g/mq di zinco e conseguente strato protettivo dell´intera superficie zincata in poliuretano tipo PUR-L secondo norme Onorm B 2560/N, spessore min. 120 micron. Tenuta idraulica realizzata mediante guarnizione in EPDM secondo EN 681 con marchiatura VRS-T tipo coda di rondine a ridotto sforzo di inserimento. Tubazioni dotate di giunto speciale antisfilamento di tipo meccanico VRS-T costituito da inserti metallici scorrevoli inseriti in apposita sede e ruotati per garantire la tenuta ed il bloccaggio sul cordone saldato di altezza minima 5 mm, con gommino cilindrico distanziatore di tenuta in gomma NR, il montaggio e lo smontaggio del giunto antisfilamento meccanico avviene senza l'utilizzo di alcuna attrezzatura. Il sistema antisfilamento è provvisto di certificato da prova di tipo di cui all' art. 5.3 della UNI EN 545 ed è garantito per le seguenti pressioni: 100 bar per DN 80, 64 bar per DN da 100 mm a 150 mm, 40 bar per DN da 200 mm a 500 mm. Lunghezza utile tubo 5 m+ bicchiere, lunghezze ammissibili 4 - 4,5 - 5 m.

Rivestimenti disponibili
- PUR: zincatura a caldo 200 gr/m²
- PUR TOP: zincatura a caldo 200 gr/m²
- ZMU: zincatura a caldo 200 gr/m² con rivestimento in cemento rinforzato con armatura in rete riportata a strati di 5mm (UNI EN 15542) adatto alla posa in opera in terreni di qualsiasi classificazione d'aggressività, in particolare gruppo I, II e III DIN 50929

EGEPLAST SLM 3.0 è una tubazione in PE100 RC protetta da una CORAZZA in PEplus che isola integralmente il tubo interno da qualsiasi sollecitazione meccanica, diventando strumento indispensabile per applicazioni gravose come TOC, burstlining, relining e posa senza letto di sabbia. L'utilizzo della corazza in PE-Plus aumenta la resistenza all'abrasione del 60% rispetto alle tradizionali corazze in Polipropilene inoltre viene ridotto l'attrito di strisciamento in applicazioni trenchless.EGEPLAST SLM 3.0 è saldabile di testa senza rimozione della corazza. Tali caratteristiche vengono certificate da ente terzo secondo PAS 1075 tipo 3.

EGEPLAST SLM DCT 3.0 è una tubazione in PE100 RCplus CORAZZATA che grazie ai nastri conduttori avvolti a spirale posti tra la corazza e il tubo interno, permettono di verificare l'integrità della condotta dopo la posa in particolare con applicazioni trenchless, ma anche durante l'intera vita della tubazione. Inoltre è possibile una puntuale localizzazione mediante campo magnetico indotto. Queste caratteristiche permettono una gestione intelligente dell'opera in quanto è possibile individuare danneggiamenti alla tubazione prima del verificarsi della perdita , pianificando anticipatamente eventuali manutenzioni . Tali caratteristiche vengono certificate da ente terzo secondo PAS 1075 tipo 3.

La condotta corazzata EGEPLAST SLA^® Barrier Pipe è l'unico tubo in polietilene certificato ufficialmente in tutto il mondo, per un'azione preventiva e protettiva del trasporto dell'acqua potabile in zone contaminate. Uno strato in alluminio anti-contaminazione, tra la tubazione in PE 100 RC^plus* e la corazza protettiva, garantisce una protezione totale, escludendo totalmente il passaggio di qualsiasi sostanza inquinante. Questo rende il tubo EGEPLAST SLA^® Barrier Pipe particolarmente adatto per gli allacciamenti delle utenze dove la ridotta profondità di posa e gli agenti inquinanti presenti sulla carreggiata stradale, richiedono una potezione aggiuntiva alla tubazione. Oggi il tubo EGEPLAST SLA 3.0 ha una maggiore resistenza all'abrasione grazie all'utilizzo della corazza in PE-Plus un particolare polietilene che riduce l'attrito di strisciamento in applicazioni trenchless. Certificazione emessa da TÜV secondo PAS 1075 tipo 3. Certificato KiWA relativa alla barriera anti-contaminazione.

Il nuovo EGEPLAST HexelOne® è l'unico tubo per alte pressioni interamente in polietilene che, grazie a una nuova tecnologia brevettata, permette di raggiungere pressioni elevatissime (60 bar) con lo spessore di un tubo PE 100 PN 16.

Tali prestazioni sono state ottenute mediante diversi strati di rinforzo intrinseco monocomposito esclusivamente in polietilene. Questa tipologia di rinforzo consente nuovi campi applicativi nel settore delle alte pressioni di esercizio che vanno oltre le soluzioni sinora contemplate dai tubi in PE.

La tubazione HexelOne® viene fornita in rotoli di qualsiasi lunghezza garantendo una posa più veloce di qualsiasi altro materiale.

Egeplast 3L Leak Control® è una tubazione in PE100 RC corazzata con strato intermedio conduttore per il monitoraggio automatico dello stato della struttura del tubo e la localizzazione dell'eventuale danno con una precisione di 1m! Il sistema è composto da:

• tubo interno in PE100 RC plus a lenta propagazione della frattura
• Strato intermedio di alluminio conduttore che rileva qualsiasi danneggiamento della corazza e comunica la posizione esatta all'unità di controllo.
• corazza esterna in PE PLUS (PAS 1075 tipo 3) che isola completamente il tubo interno da qualsiasi sollecitazione meccanica che lo può danneggiare.
• unità di controllo 3L che monitora automaticamente l'integrità della corazza e comunica da remoto l'eventuale anomalia e la sua posizione

Egeplast 3L Leak Control® è la più avanzata soluzione tecnologica per garantire l'impermeabilità al 100% di una condotta sia essa di reflui inquinanti o acqua potabile per l'intera durata dell'opera. Il monitoraggio avviene in modo attivo prima che si verifichi la perdita, permettendo un intervento di riparazione programmabile e preciso nel luogo del danno. Il segnale di allarme può essere inviato a uno smartphone, a un sistema di gestione remoto o integrato in qualsiasi software per eventuali azioin immediate da intraprendere ( es. fermo pompe, chiusura valvole, ecc).

Il prodotto EGEPLAST 9010® è un tubo per il trasporto di fluidi in pressione, realizzato in PE100 RCplus* ad altissima resistenza alla propagazione della frattura secondo le diretive PAS 1075. Il 10 % dello spessore del tubo è colorato in azzurro e permette una immediata verifica di un eventuale denneggiamento in fase di posa. Per tali motivi EGEPLAST 9010® è certificato da ente terzo secondo PAS 1075 tipo 2 per posa senza letto di sabbia, e per installazioni con tecnologia trenchless, catenarie o aratri vibranti.

Tubi in polietilene PE100 RC (MRS 10) ad elevatissima resistenza alla fessurazione a struttura multistrato blu/nero/blu oppure blu/nero per la distribuzione dell’acqua per uso umano, incluso il trasporto dell’acqua prima del trattamento

Tubi in polietilene ad elevatissima flessibilità a struttura multistrato conformi alla norma ISO 21004 di colore bianco (interno)/
nero (intermedio)/bianco (esterno), con strisce identificative blu, per la distribuzione dell’acqua per uso umano, da utilizzare nelle
derivazioni di utenza delle reti di approvvigionamento idrico.

La caratteristica distintiva dei tubi S-ONE è rappresentata dall’eccezionale flessibilità, derivante dalla combinazione di materiali
termoplastici altamente performanti con un’avanzata ed innovativa tecnologia produttiva basata sull’estrusione di profili multistrato.
Il modulo elastico dei materiali utilizzati contraddistingue il tubo S-ONE per la migliore facilità con cui la condotta può essere
curvata, con la risultante maggiore praticità di impiego nelle attività di posa e messa in opera (contenimento dei costi di giunzione
e dei tempi di lavoro).

Tubi di polietilene alta densità per condotte di fluidi in pressione MRS 10 MPa (PE 100 - Sigma 80 N/mm²) conformi alle norme UNI EN 12201 e UNI 10953/EN ISO 1622

Tubi di polietilene a bassa densità per condotte di fluidi in pressione e acqua potabile. Particolarmente adatto per la realizzazione di impianti di irrigazione. Disponibile in rotoli da 50-100m

Grazie all’innovativa mescola in PVC-A, FITT BluForce definisce un nuovo standard di resistenza delle tubazioni in PVC permettendo un significativo abbattimento delle rotture causate da danneggiamenti superficiali in fase di posa e successivi ad essa. La straordinaria duttilità e resistenza di FITT Bluforce è testata dal C-Ring Test un test di laboratorio, previsto dalla normativa di riferimento, che riproduce esattamente le reali condizioni di esercizio del tubo in cantiere. Il PVC-A è costituita da due composti principali: il PVC-U ed il Cloruro di Polietilene (CPE) e racchiude in sé la resistenza del primo e la duttilità del secondo. Grazie alla combinazione di queste due caratteristiche il tubo è in grado di offrire un’elevatissima resistenza alla propagazione della cricca che rappresenta la principale causa di rottura durante l’esercizio delle reti in pressione.

BLU TECH EVOLUTION® è il tubo in PVC ideale per il trasporto di liquidi in pressione. Il PVC risulta essere il materiale più idoneo per la realizzazione di tubi per l’adduzione e la distribuzione dell’acqua, offrendo prestazioni superiori rispetto a prodotti realizzati con differenti materie prime, soprattutto se interrati in terreni acquitrinosi o salmastri. Il PVC, infatti, risulta inattaccabile dalla maggior parte delle soluzioni contenenti acidi, basi e sali con cui entra in contatto durante l’esercizio, impedendo che la superficie interna venga attaccata da incrostazioni calcaree. Ciò consente di mantenere nel tempo un’ottimale stabilità del coefficiente di scabrezza, conferendo al tubo un maggior grado di igienicità. Alle qualità di resistenza, affidabilità e durata nel tempo proprie del PVC, l’esclusiva formulazione di BLU TECH EVOLUTION® con stabilizzanti organici, completamente priva di metalli pesanti, aggiunge proprietà eco-sostenibili che rendono il tubo un prodotto al passo con la sempre più diffusa sensibilità per un’edilizia a basso impatto ambientale.

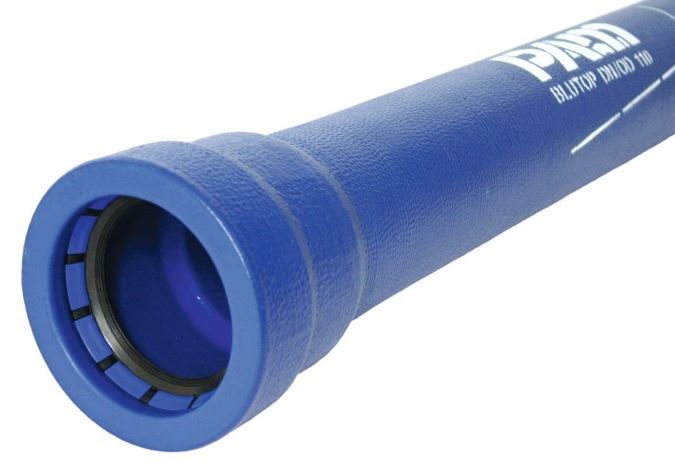

Tubazione in ghisa sferoidale per acquedotto con rivestimento interno in resina termoplastica e diametri esterni coerenti con le tubazioni in materiale plastico.

Caratteristiche:

• Tubo in ghisa sferoidale
• Rivestimento interno: DUCTAN blu oltremare termoplastico – spessore 300 microns
• Rivestimento esterno: zinco-alluminio (400 g/m²) + verniciatura blu epoxy (spessore 100 microns)
• Bicchiere in ghisa sferoidale conforme a EN 12842-2000 compatibile con tubi PVC conformi a EN 1452-1999 e tubi in polietilene conformi a EN 12201-2003
• Qualità dell’elastomero: EPDM rinforzato con inserti plastici di ingegneria
• “Avis technique CSTB”, accordo WRC, PAS DVGW

Disponibille anche in versione antisfilamento

Tubi in ghisa sferoidale per acquedotto e condotte in pressione, rivestimento interno in malta di cemento d’alto forno applicata per centrifugazione secondo UNI ISO 2531.
Rivestimento esterno in lega zinco-alluminio arricchita in rame 400 g/m² (Biozinalium®) e vernice acrilica aquacoat, giunto elastico automatico con profilo a coda di rondine, conforme alla norma UNI 9163. Prodotti in stablimenti europei.

Tubi in ghisa sferoidale per acquedotto e condotte in pressione, rivestimento interno in malta di cemento d’alto forno applicata per centrifugazione secondo UNI ISO 2531.
Rivestimento esterno in lega zinco-alluminio arricchita in rame 400 g/m² (Biozinalium®) e vernice acrilica aquacoat, giunto elastico automatico con profilo a coda di rondine con antisfilamento automatico STD Vi (guarnizioni con inserti metallici), conforme alla norma UNI 9163. Prodotti in stablimenti europei.
